产品介绍

ZSE30A系列为工业高精度双色数显压力开关，适配气动与真空系统压力监测需求，多款型号分别覆盖负压、混合压、正压检测区间，适配不同工况使用。产品重复精度稳定，显示数值清晰直观，支持参数自定义设置，搭配2.5ms响应速度与多档延时功能，可适配设备稳定运行需求。

设备搭载 DC12‑24V 电压供电，具备逆电、短路双重防护，支持 NPN/PNP 两种类型、单双路信号输出，兼容性强。整机防护等级 IP40，耐振动、抗冲击满足工业工况使用要求，可在 0‑55℃工业环境下工作，适配空气、非腐蚀、非可燃气体介质。广泛应用于自动化装配、真空吸附搬运、气动治具、电子加工、流水线设备等场景，为设备压力监测、状态反馈与联锁控制提供信号支持。

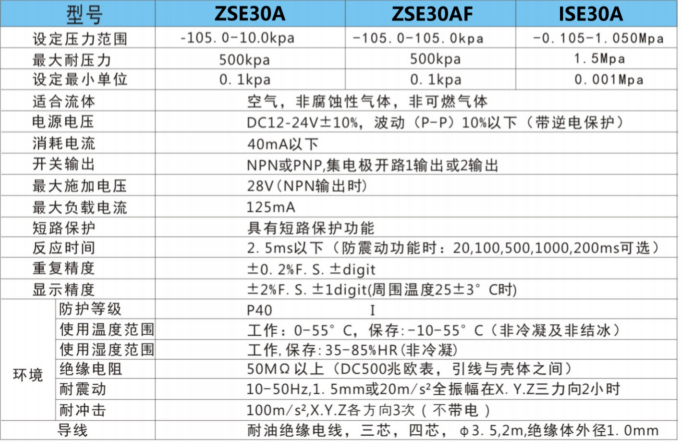

详细参数

型号	ZSE30A	ZSE30AF	ISE30A
设定压力范围	‑105.0‑10.0kpa	‑105.0‑105.0kpa	‑0.105‑1.050Mpa
最大耐压力	500kpa	500kpa	1.5Mpa
设定最小单位	0.1kpa	0.1kpa	0.001Mpa
适合流体	空气，非腐蚀性气体，非可燃气体
电源电压	DC12‑24V±10%，波动（P‑P）10%以下（带逆电保护）
消耗电流	40mA以下
开关输出	NPN或PNP,集电极开路1输出或2输出
最大施加电压	28V（NPN输出时）
最大负载电流	125mA
短路保护	具有短路保护功能
反应时间	2.5ms以下（防震动功能时：20,100,500,1000,200ms可选）
重复精度	±0.2%F.S.±digit
显示精度	±2%F.S.±1digit(周围温度25±3°C时)
环境	防护等级	IP40
	使用温度范围	工作：0‑55°C，保存：‑10‑55°C（非冷凝及非结冰）
	使用湿度范围	工作,保存:35‑85%HR(非冷凝)
	绝缘电阻	50MΩ以上（DC500兆欧表，引线与壳体之间）
	耐震动	10‑50Hz,1.5mm或20m/s²全振幅在X.Y.Z三力向2小时
	耐冲击	100m/s²,X.Y.Z各方向3次（不带电）
导线	耐油绝缘电线，三芯，四芯，φ3.5,2m,绝缘体外径1.0mm
