喷嘴口径：1.0MM
额定电压：DC24V
输出方式：2路NPN+1-5V模拟电压
真空流量：44L/min
到达真空度：-88KPA
空气消耗量：40L/min
JC2G 系列集成式真空发生器是自动化气动系统常用的真空发生组件，集成真空生成与破真空功能，结构紧凑、安装灵活，支持单体安装与多联集装组合，适配多样化设备布局需求。产品配备多规格喷嘴口径，可匹配不同真空流量需求，稳定达成‑88kPa 真空度，供气压力适配 0.5MPa 常规工况，适配无油压缩空气介质。
该系列可选配数显压力表、NPN/PNP 信号输出、模拟量输出、485 通讯及 IO‑Link 协议，支持精准压力监测与信号传输，同时提供多种排气方式与接头规格，选型覆盖面广。可在 0‑60℃工作环境下工作，可适配常规工况能耗要求。广泛应用于自动化机械手取放、物料吸附搬运、包装设备、精密工装治具、电子组装设备等场景，为各类气动真空吸附系统提供真空动力支持。

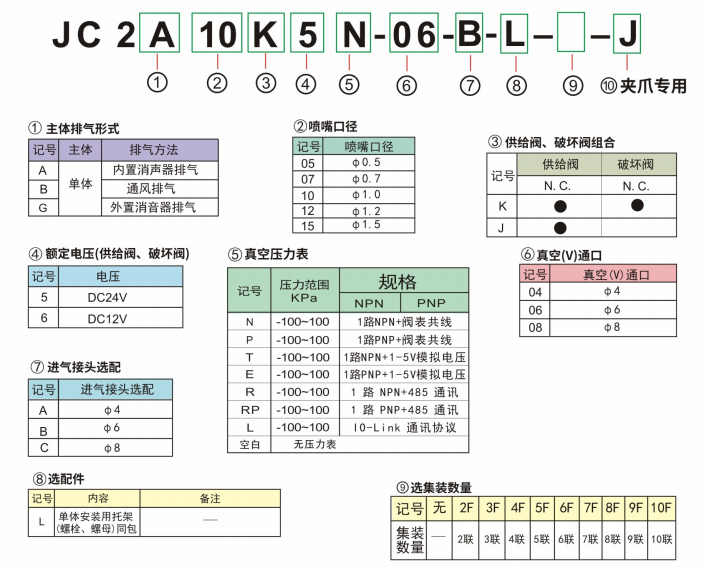

JC 2A 10K5N-06‑B-L‑ ‑J
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩夹爪专用
| ①主体排气形式 | A：内置消声器排气 B：通风排气 G：外置消声器排气 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ②喷嘴口径 | 05：φ0.5 | 07：φ0.7 | 10:φ1.0 | 12:φ1.2 | 15:φ1.5 | |||||
| ③供给阀、破坏阀组合 | K：供给阀、破坏阀 J：供给阀 | |||||||||
| ④额定电压(供给阀、破坏阀) | 5：DC24V 6：DC12V | |||||||||
| ⑤真空压力表 | N：1路NPN+阀表共线(-100~100kPa) P：1路PNP+阀表共线(-100~100kPa) T：2路NPN+1‑5V模拟电压(-100~100kPa) E：2路PNP+1‑5V模拟电压(-100~100kPa) R：1路 NPN+485通讯(-100~100kPa) Rp：1路 PNP+485通讯(-100~100kPa) L：IO‑Link通讯协议(-100~100kPa) 空白：无压力表 | |||||||||
| ⑥真空(V)通口 | 04：φ4 | 06：φ6 | 08：φ8 | |||||||
| ⑦进气接头选配 | A：φ4 | B：φ6 | C：φ8 | |||||||
| ⑧选配件 | L：单体安装用托架((螺栓、螺母)同包) | |||||||||
| ⑨集装数量 | 无 | 2F | 3F | 4F | 5F | 6F | 7F | 8F | 9F | 10F |
| — | 2联 | 3联 | 4联 | 5联 | 6联 | 7联 | 8联 | 9联 | 10联 | |

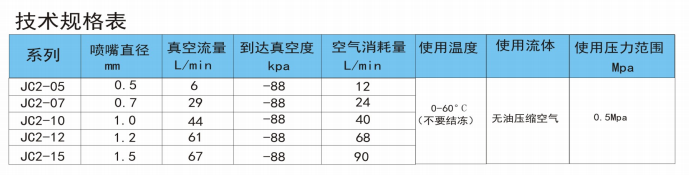

| 系列 | 喷嘴直径 mm | 真空流量 L/min | 到达真空度 kpa | 空气消耗量 L/min | 使用温度 | 使用流体 | 使用压力范围 Mpa |
|---|---|---|---|---|---|---|---|
| JC2‑05 | 0.5 | 6 | ‑88 | 12 | 0‑60℃ (不要结冻) | 无油压缩空气 | 0.5Mpa |
| JC2‑07 | 0.7 | 29 | ‑88 | 24 | |||
| JC2‑10 | 1.0 | 44 | ‑88 | 40 | |||
| JC2‑12 | 1.2 | 61 | ‑88 | 68 | |||
| JC2‑15 | 1.5 | 63 | ‑88 | 90 |
