产品介绍

DP101 与 DP102 系列为数显压力开关，DP101 主打负压检测，DP102 用于正压测量，两款型号覆盖不同压力量程，满足真空与气动工况的压力监测需求。产品重复精度表现稳定，显示读数直观，支持 NPN、PNP 输出，可选择单路或双路信号输出。反应时间可达 2.5ms 以下，同时提供多档防抖延时选项，降低设备震动带来的数据干扰。

设备采用 DC12‑24V 供电，自带逆电保护与短路保护，整机功耗较低。防护等级 IP40，具备耐冲击性能，可在 0‑55℃环境下工作，适配空气、非腐蚀性及非可燃性气体。广泛用于真空吸附设备、自动化装配流水线、气动工装夹具、物料检测治具等场景，完成压力采集、状态信号反馈，辅助设备实现压力联锁，为产线稳定运行提供压力采集与联锁保护支持。

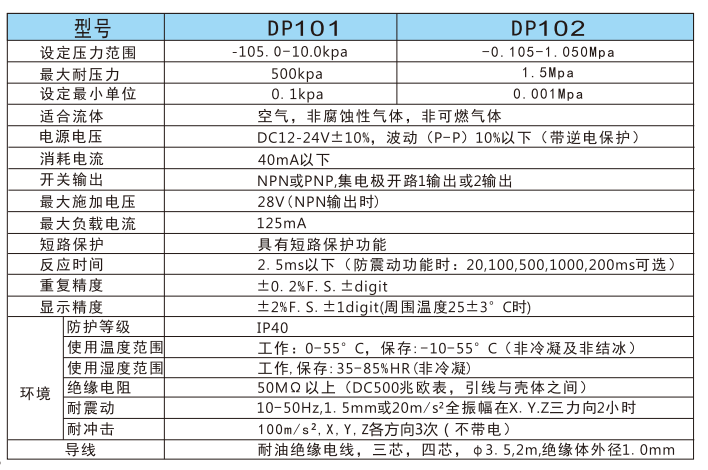

详细参数

型号	DP101	DP102
设定压力范围	‑105.0‑10.0kpa	‑0.105‑1.050Mpa
最大耐压力	500kpa	1.5Mpa
设定最小单位	0.1kpa	0.001Mpa
适合流体	空气，非腐蚀性气体，非可燃气体
电源电压	DC12‑24V±10%，波动（P‑P）10%以下（带逆电保护）
消耗电流	40mA以下
开关输出	NPN或PNP,集电极开路1输出或2输出
最大施加电压	28V（NPN输出时）
最大负载电流	125mA
短路保护	具有短路保护功能
反应时间	2.5ms以下（防震动功能时：20,100,500,1000,200ms可选）
重复精度	±0.2%F.S.±digit
显示精度	±2%F.S.±1digit(周围温度25±3°C时)
环境	防护等级	IP40
	使用温度范围	工作：0‑55°C，保存：‑10‑55°C（非冷凝及非结冰）
	使用湿度范围	工作,保存:35‑85%HR(非冷凝)
	绝缘电阻	50MΩ以上（DC500兆欧表，引线与壳体之间）
	耐震动	10‑50Hz,1.5mm或20m/s²全振幅在X.Y.Z三力向2小时
	耐冲击	100m/s², X,Y,Z各方向3次（不带电）
导线	耐油绝缘电线，三芯，四芯，φ3.5,2m,绝缘体外径1.0mm
