设定压力范围：‑0.105~1.050mpa
最大耐压力：1.5mpa
设定最小单位：0.001mpa
最大负载电流：125mA
反应时间：2.5ms以下
外型尺寸：30*30*25MM

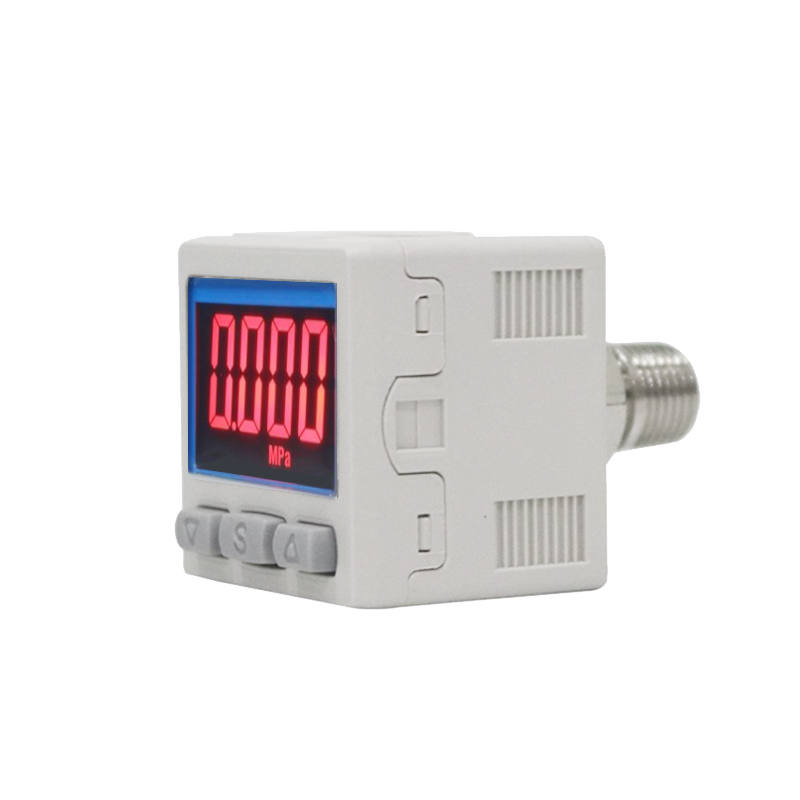

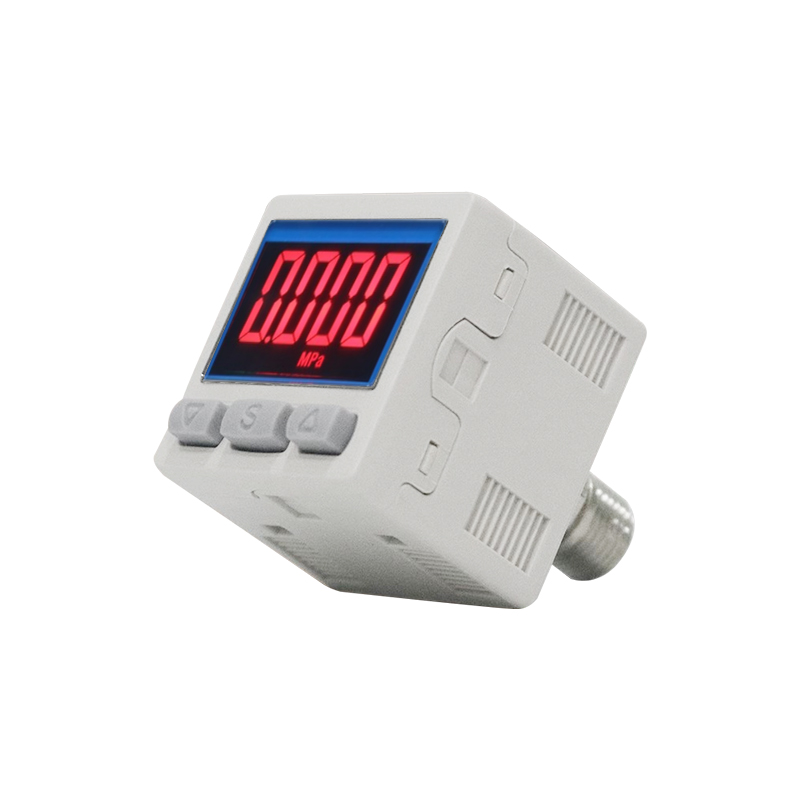

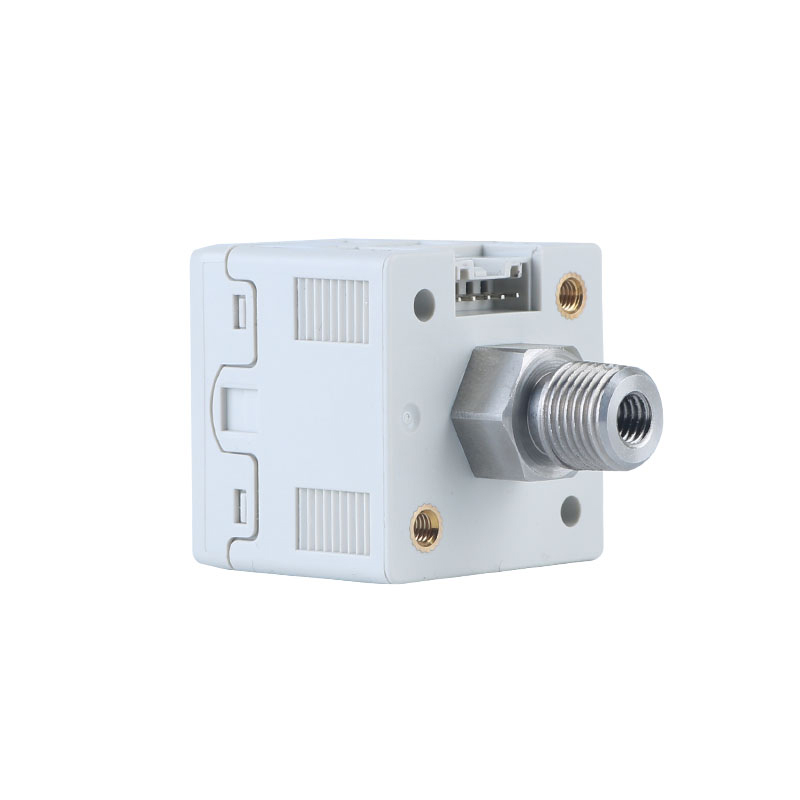

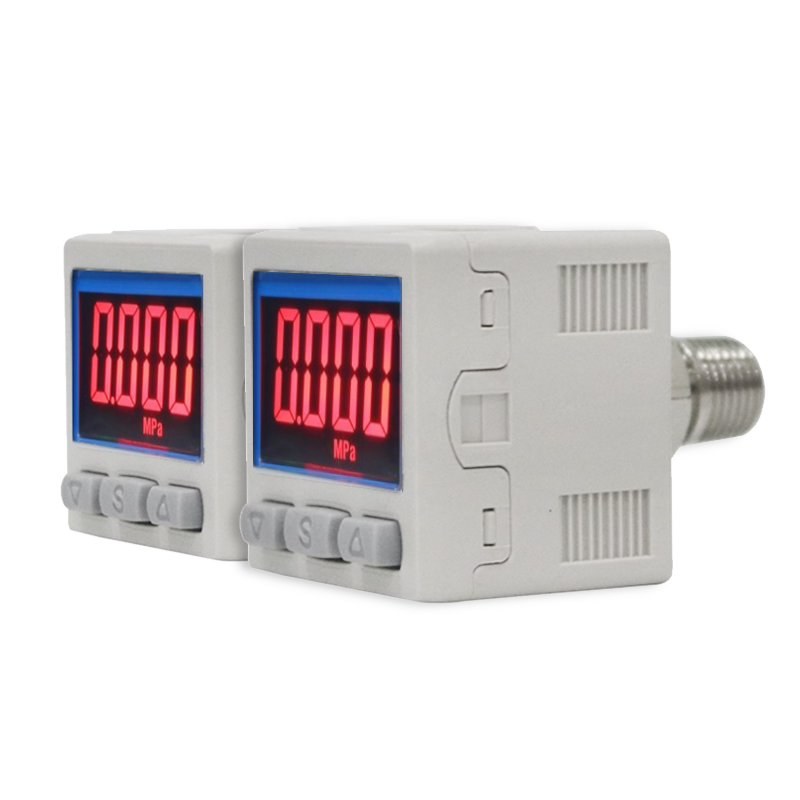

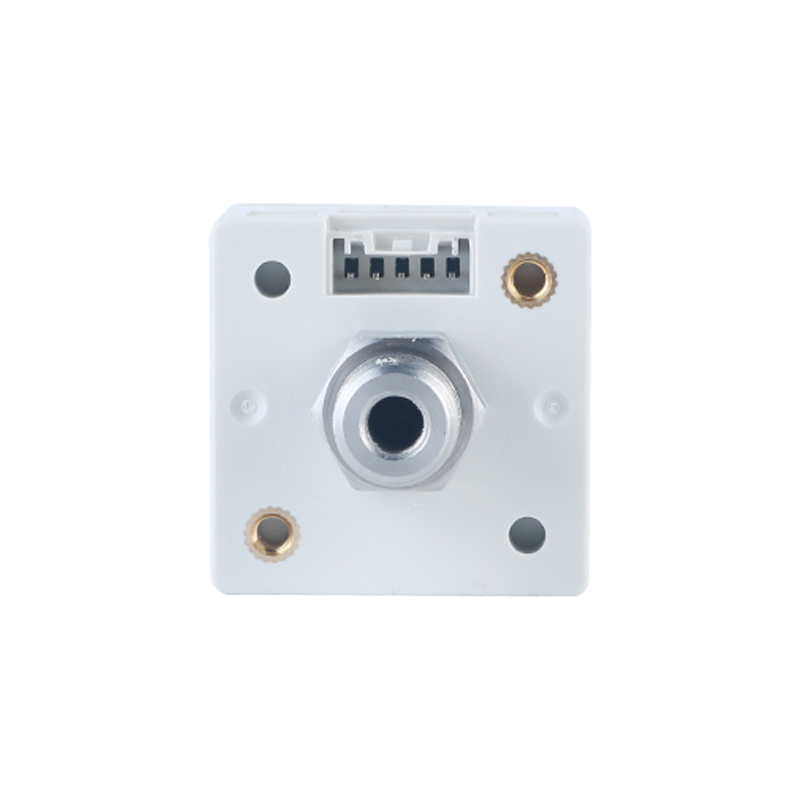

ZSE30A、ZSE30AF、ISE30A系列为工业高精度两色数显压力开关，适配气动与真空系统压力监测需求，多款型号分别覆盖负压、正负压、正压检测区间，适配不同工况使用。产品重复精度稳定，显示数值清晰直观，支持参数自定义设置，搭配2.5ms极速响应与多档延时功能，可适配设备稳定运行需求。
设备搭载 DC12‑24V 宽压供电，具备逆电、短路双重防护，支持 NPN/PNP 双类型、单双路信号输出，兼容性强。整机防护等级 IP40，耐振动、抗冲击满足工业工况使用要求，可在 0‑55℃工业环境下工作，适配空气、非腐蚀、非可燃气体介质。广泛应用于自动化装配、真空吸附搬运、气动治具、电子加工、流水线设备等场景，为设备压力监测、状态反馈与联锁控制提供信号支持。

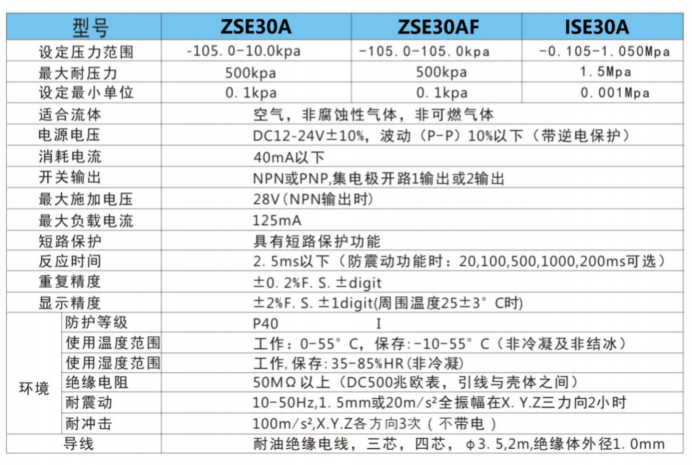

| 型号 | ZSE30A | ZSE30AF | ISE30A | |
|---|---|---|---|---|
| 设定压力范围 | ‑105.0‑10.0kpa | ‑105.0‑105.0kpa | ‑0.105‑1.050Mpa | |
| 最大耐压力 | 500kpa | 500kpa | 1.5Mpa | |
| 设定最小单位 | 0.1kpa | 0.1kpa | 0.001Mpa | |
| 适合流体 | 空气，非腐蚀性气体，非可燃气体 | |||
| 电源电压 | DC12‑24V±10%，波动（P‑P）10%以下（带逆电保护） | |||
| 消耗电流 | 40mA以下 | |||
| 开关输出 | NPN或PNP,集电极开路1输出或2输出 | |||
| 最大施加电压 | 28V（NPN输出时） | |||
| 最大负载电流 | 125mA | |||
| 短路保护 | 具有短路保护功能 | |||
| 反应时间 | 2.5ms以下（防震动功能时：20,100,500,1000,200ms可选） | |||
| 重复精度 | ±0.2%F.S.±digit | |||
| 显示精度 | ±2%F.S.±1digit(周围温度25±3°C时) | |||
| 环境 | 防护等级 | IP40 | ||
| 使用温度范围 | 工作：0‑55°C，保存：‑10‑55°C（非冷凝及非结冰） | |||
| 使用湿度范围 | 工作,保存:35‑85%HR(非冷凝) | |||
| 绝缘电阻 | 50MΩ以上（DC500兆欧表，引线与壳体之间） | |||
| 耐震动 | 10‑50Hz,1.5mm或20m/s²全振幅在X.Y.Z三力向2小时 | |||
| 耐冲击 | 100m/s²,X.Y.Z各方向3次（不带电） | |||
| 导线 | 耐油绝缘电线，三芯，四芯，φ3.5,2m,绝缘体外径1.0mm | |||
