设定压力范围：-0.1~1.0mpa
最大耐压力：1.5mpa
设定最小单位：0.01kpa
最大负载电流：125mA
反应时间：2.5ms以下
外型尺寸：30*30*25MM

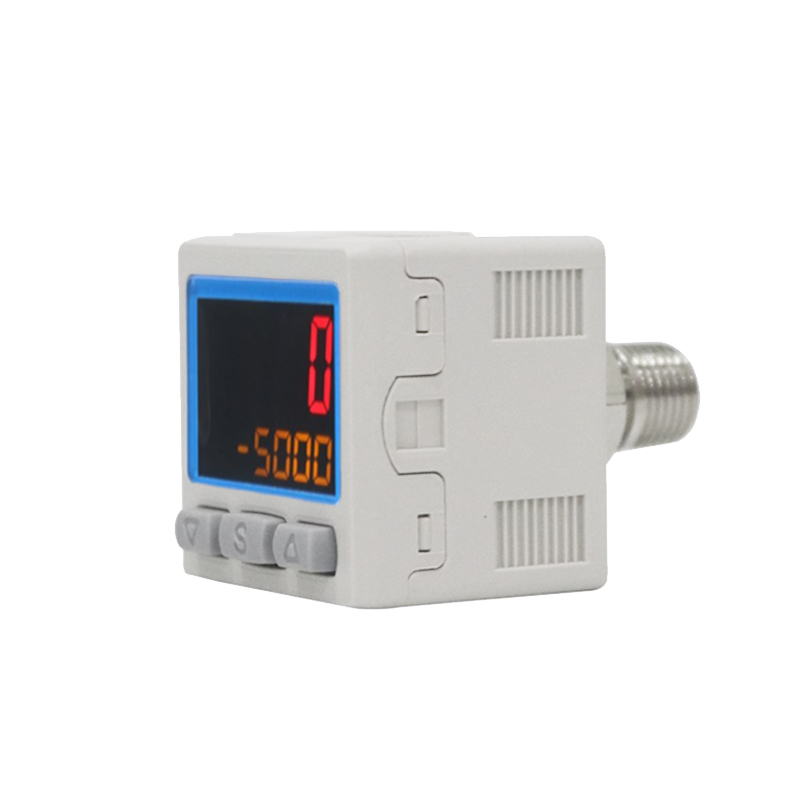

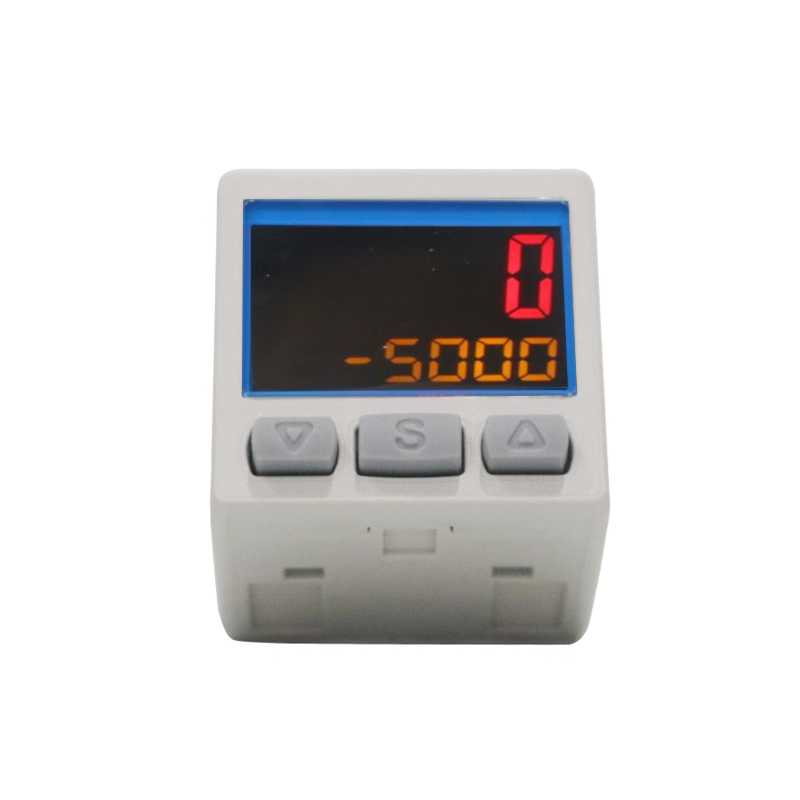

ZSE18 系列数显压力开关包含 ZSE18F、ZSE18H、ZSE18Z 三款型号，分别覆盖微压、正负压力、正压量程，可适配多种气体压力检测工况。产品具备良好的检测精度，支持 NPN/PNP 两种输出方式，可选择单路或双路集电极开路输出，响应速度可达 2.5ms 以下，多档延时功能可降低设备震动带来的测量干扰。
产品采用 DC12‑24V 供电，集成逆电保护与短路保护，整机功耗控制在 40mA 以内。防护等级 IP40，耐震动、抗冲击满足工业工况使用要求，工作温度区间 0‑55℃，适用于空气、非腐蚀性、非可燃性气体。可应用于轻薄物料吸附搬运、精密检测治具、真空吸附设备、自动化装配设备、气动控制系统等场景，实现压力实时监测、信号输出，辅助设备完成压力判断与联锁保护，为产线稳定运行提供压力监测与联锁保护支持。

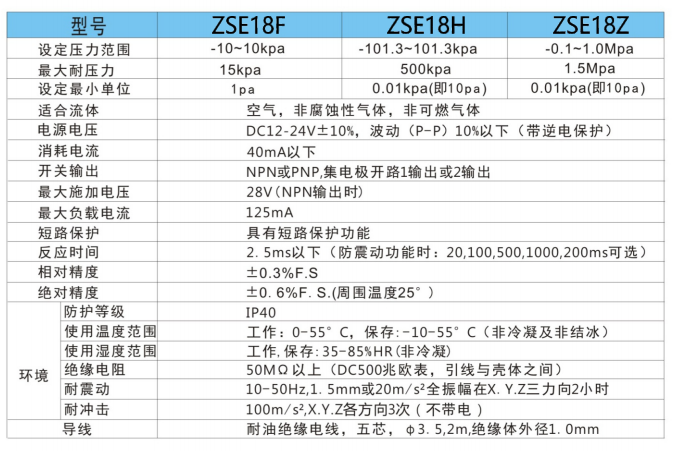

| 型号 | ZSE18F | ZSE18H | ZSE18Z | |
|---|---|---|---|---|
| 设定压力范围 | ‑10‑10kpa | ‑101.3‑101.3kpa | ‑0.1‑1.0Mpa | |
| 最大耐压力 | 15kpa | 500kpa | 1.5Mpa | |
| 设定最小单位 | 1pa | 0.01kpa(即10pa) | 0.01kpa(即10pa) | |
| 适合流体 | 空气，非腐蚀性气体，非可燃气体 | |||
| 电源电压 | DC12‑24V±10%，波动（P‑P）10%以下（带逆电保护） | |||
| 消耗电流 | 40mA以下 | |||
| 开关输出 | NPN或PNP,集电极开路1输出或2输出 | |||
| 最大施加电压 | 28V（NPN输出时） | |||
| 最大负载电流 | 125mA | |||
| 短路保护 | 具有短路保护功能 | |||
| 反应时间 | 2.5ms以下（防震动功能时：20,100,500,1000,200ms可选） | |||
| 相对精度 | ±0.3%F.S | |||
| 绝对精度 | ±0.6%F.S.(周围温度25°) | |||
| 环境 | 防护等级 | IP40 | ||
| 使用温度范围 | 工作：0‑55°C，保存：‑10‑55°C（非冷凝及非结冰） | |||
| 使用湿度范围 | 工作,保存:35‑85%HR(非冷凝) | |||
| 绝缘电阻 | 50MΩ以上（DC500兆欧表，引线与壳体之间） | |||
| 耐震动 | 10‑50Hz,1.5mm或20m/s²全振幅在X.Y.Z三力向2小时 | |||
| 耐冲击 | 100m/s²,X.Y.Z各方向3次（不带电） | |||
| 导线 | 耐油绝缘电线，五芯，φ3.5,2m,绝缘体外径1.0mm | |||
