产品介绍

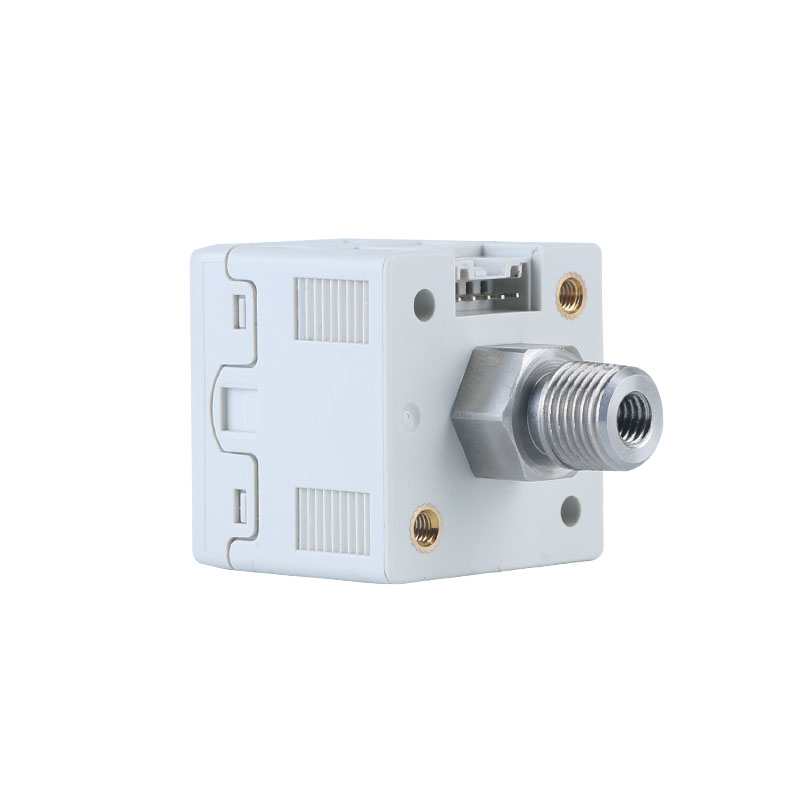

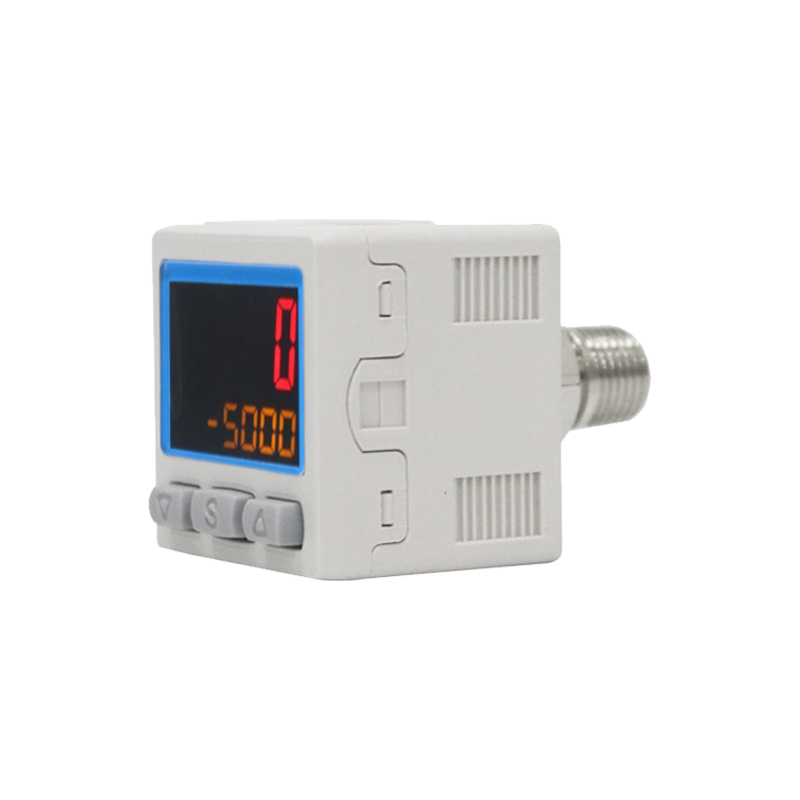

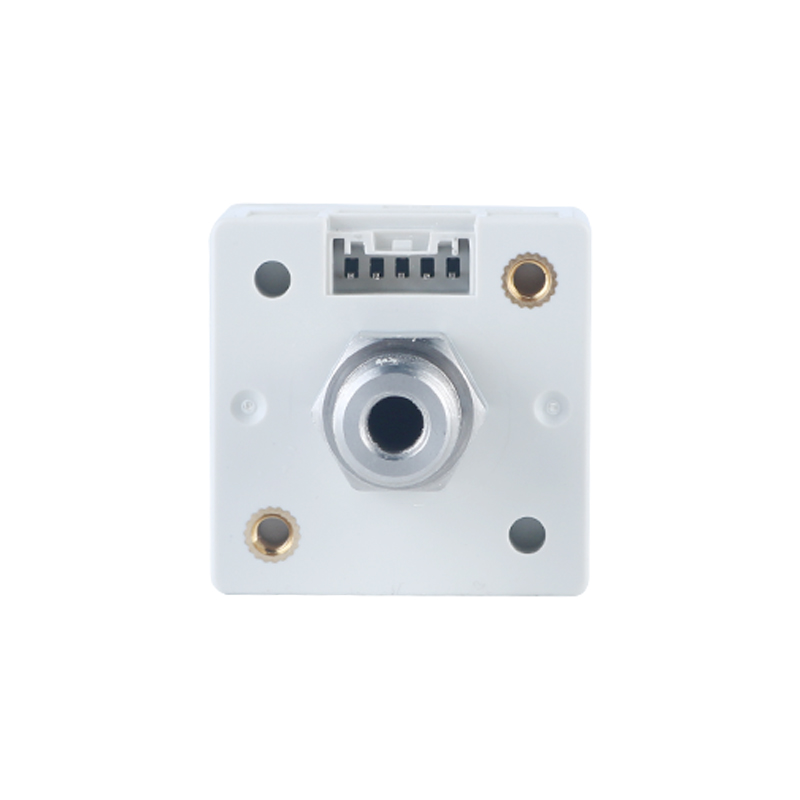

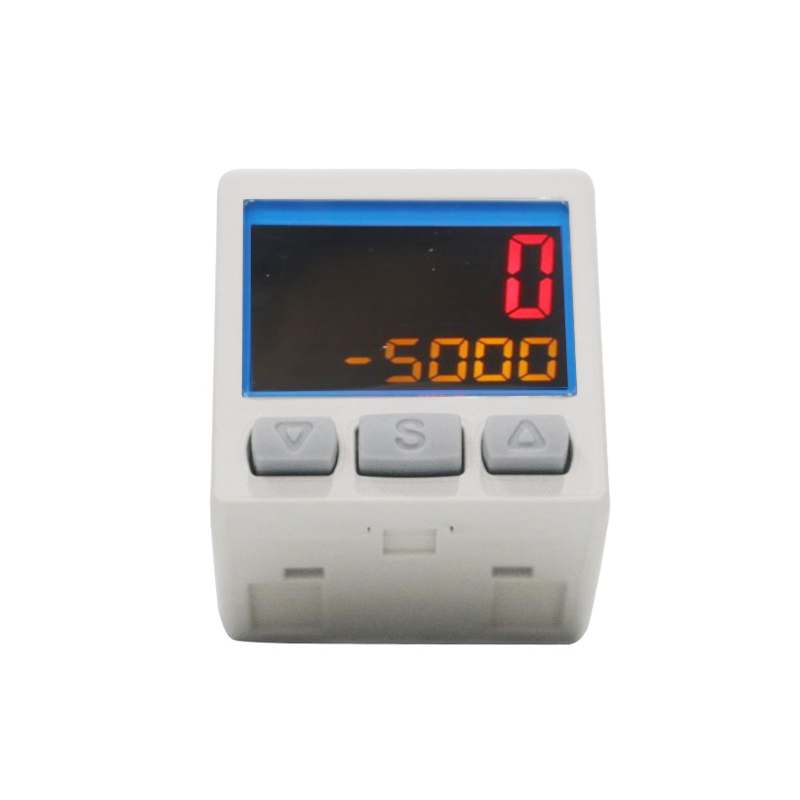

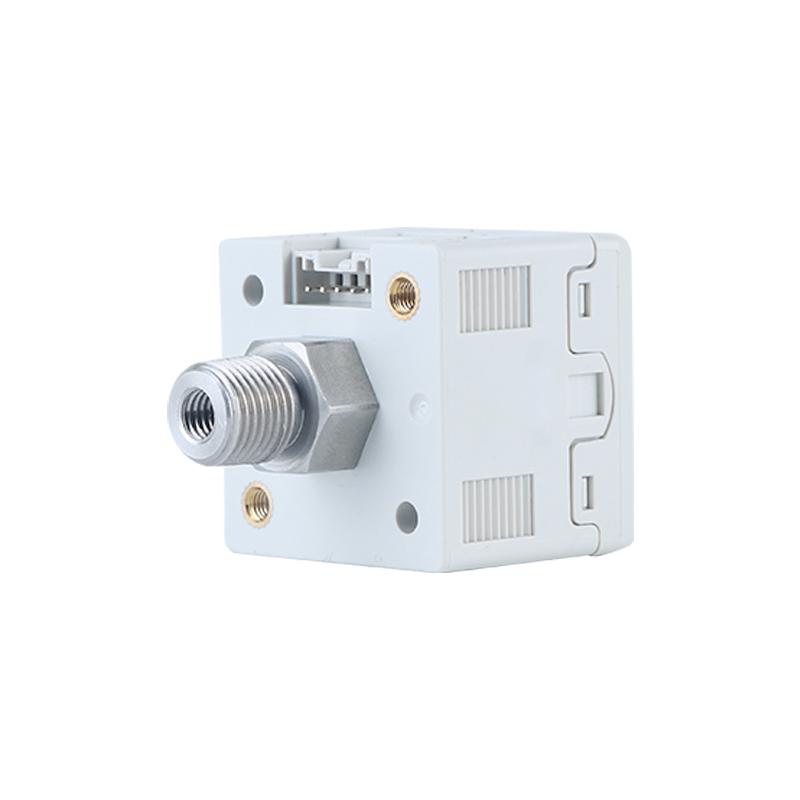

ZSE25A、ZSE25AF 属于微压型数显压力开关，可实现低压区间压力检测，设定单位可达 1Pa，检测分辨率高，两款型号分别适配负压、微压正负量程，满足低压工况测量需求。产品支持 NPN/PNP 输出，可选择单路或双路信号，反应时间可达 2.5ms 以下，配备多档延时设置，适配设备运行震动环境。

产品采用 DC12‑24V 供电，具备逆电保护与短路保护功能。防护等级 IP40，耐震动、耐冲击满足工业工况使用要求，可在 0‑55℃温度环境下工作，适用于空气、非腐蚀性、非可燃性气体。多用于薄膜吸附、轻薄物料搬运、精密检测设备、微压工装、半导体辅助设备等场景，完成微压压力监测、信号反馈，协助设备完成压力联锁判断，为生产作业有序开展提供微压监测与联锁判断支持。

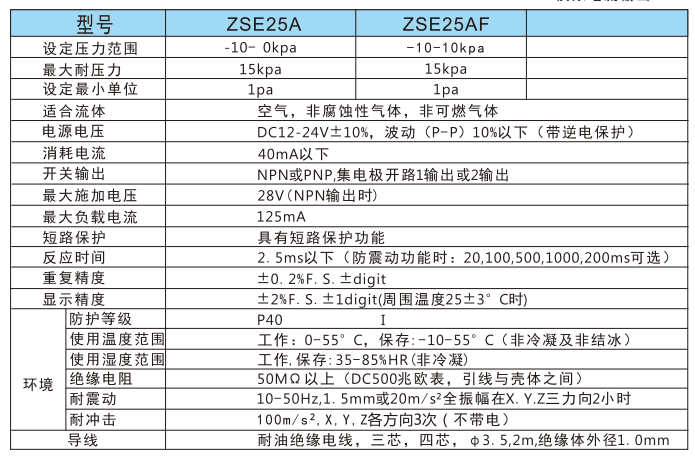

详细参数

型号	ZSE25A	ZSE25AF
设定压力范围	‑10‑0kpa	‑10‑10kpa
最大耐压力	15kpa	15kpa
设定最小单位	1pa	1pa
适合流体	空气，非腐蚀性气体，非可燃气体
电源电压	DC12‑24V±10%，波动（P‑P）10%以下（带逆电保护）
消耗电流	40mA以下
开关输出	NPN或PNP,集电极开路1输出或2输出
最大施加电压	28V（NPN输出时）
最大负载电流	125mA
短路保护	具有短路保护功能
反应时间	2.5ms以下（防震动功能时：20,100,500,1000,200ms可选）
重复精度	±0.2%F.S.±digit
显示精度	±2%F.S.±1digit(周围温度25±3°C时)
环境	防护等级	IP40
	使用温度范围	工作：0‑55°C，保存：‑10‑55°C（非冷凝及非结冰）
	使用湿度范围	工作,保存:35‑85%HR(非冷凝)
	绝缘电阻	50MΩ以上（DC500兆欧表，引线与壳体之间）
	耐震动	10‑50Hz,1.5mm或20m/s²全振幅在X.Y.Z三力向2小时
	耐冲击	100m/s², X,Y,Z各方向3次（不带电）
导线	耐油绝缘电线，三芯，四芯，φ3.5,2m,绝缘体外径1.0mm
