产品介绍

ZSE20AF 与 ISE20A 系列为数显式压力开关，具备稳定的压力检测与信号输出能力，支持 NPN/PNP 双类型输出，为单路信号输出 RS485 通讯接口，支持 Modbus‑RTU 协议，可实现压力数据远程读取、参数远程设置，支持多设备组网，适配数字化工控系统对接需求。设备配备双色显示屏幕，读数直观清晰，参数设置简单便捷。产品自带短路、逆电保护，反应时间可选，抗震动、抗冲击满足工业设备使用要求。工作介质适用于空气、非腐蚀性、非可燃性气体，工作温度 0‑55℃，防护等级 IP40，整机功耗低，适配工业工况使用。

ZSE20AF 覆盖真空至低压区间，适合真空吸附、负压检测场景；ISE20A 侧重正压检测，用于气动压力监测。广泛应用于自动化装配设备、吸附搬运机构、气动工装夹具、检测治具、流水线设备等，可完成压力状态监控、压力异常信号反馈，协助设备实现联锁保护，同时可通过通讯总线上传压力数据，为产线稳定运行提供压力监测与联锁保护支持

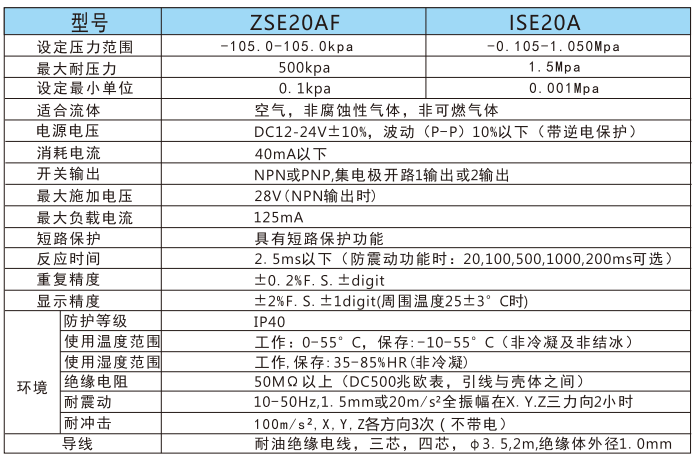

详细参数

型号	ZSE20AF	ISE20A
设定压力范围	‑105.0‑105.0kpa	‑0.105‑1.050Mpa
最大耐压力	500kpa	1.5Mpa
设定最小单位	0.1kpa	0.001Mpa
适合流体	空气，非腐蚀性气体，非可燃气体
电源电压	DC12‑24V±10%，波动（P‑P）10%以下（带逆电保护）
消耗电流	40mA以下
开关输出	NPN或PNP,集电极开路1输出或2输出
最大施加电压	28V(NPN输出时)
最大负载电流	125mA
短路保护	具有短路保护功能
反应时间	2.5ms以下（防震动功能时：20,100,500,1000,200ms可选）
重复精度	±0.2%F.S.±digit
显示精度	±2%F.S.±1digit(周围温度25±3°C时)
环境	防护等级	IP40
	使用温度范围	工作：0‑55°C，保存：‑10‑55°C（非冷凝及非结冰）
	使用湿度范围	工作,保存:35‑85%HR(非冷凝)
	绝缘电阻	50MΩ以上（DC500兆欧表，引线与壳体之间）
	耐震动	10‑50Hz,1.5mm或20m/s²全振幅在X.Y.Z三力向2小时
	耐冲击	100m/s², X,Y,Z各方向3次（不带电）
导线	耐油绝缘电线，三芯，四芯，φ3.5,2m,绝缘体外径1.0mm
