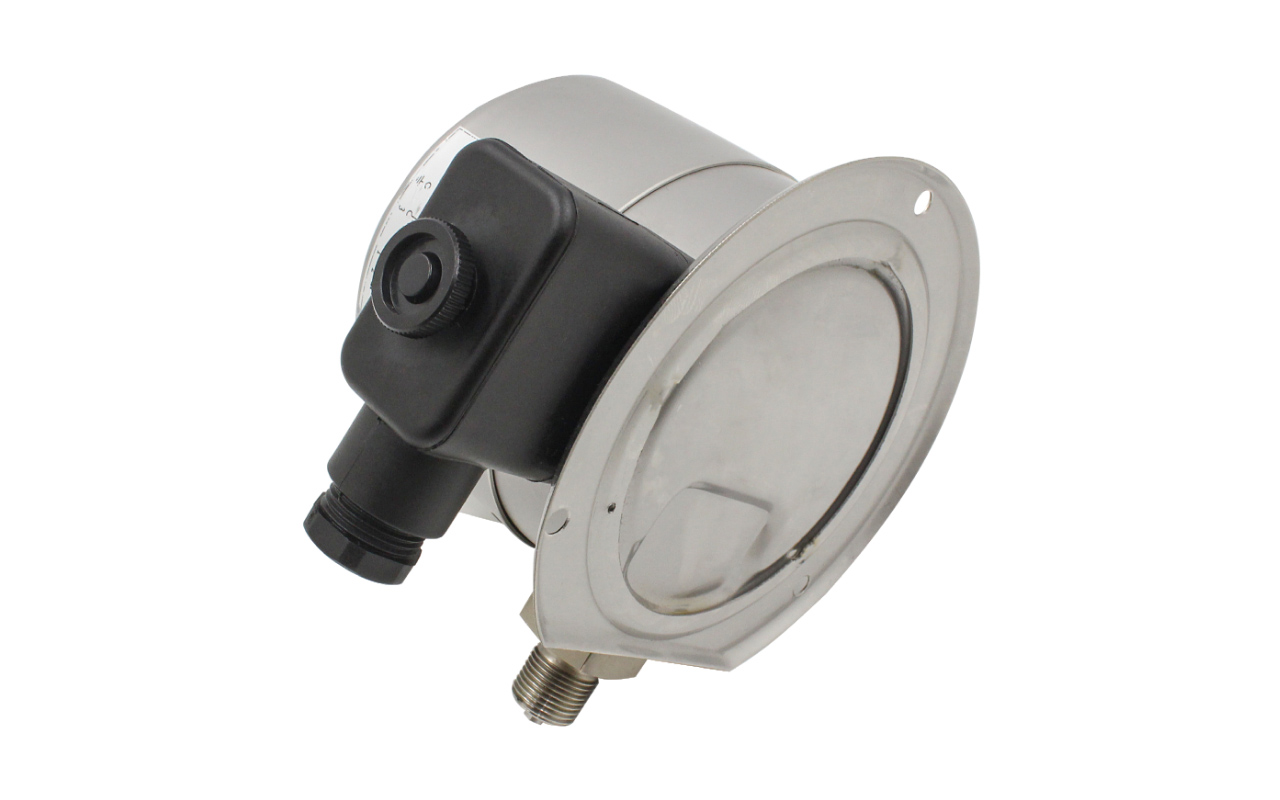

该SF6气体密度继电器用于高压断路器、大功率变压器、高压互感器等SF6电气工程设备，能监视和控制密闭容器中SF6气体的密度，应用在以SF6气体作为绝缘介质的高压、中压电气设备上。当设备充入额定SF6气体时，压力值在继电器的刻度盘上指示出来，SF6气体受温度影响时压力值产生相应的变化，这时温度补偿装置将变化值进行补偿，使压力值保持不变，当SF6气体泄漏至设定值时，继电器内已设定好的磁助式电接点装置先后会发出超压报警和闭锁的信号，以达到对电气设备的保护作用，其全不锈钢材质结构设计，可适用于户外恶劣工作环境。
表径尺寸 | 100MM |
量程范围 | -0.1～0.6MPa 、-0.1～0.9MPa |
精度等级 | ±2.5%(-20～60℃时），±1.5%(20℃时） |
密封性能 | ≤1×10-8mbar.1/s(氦气检验) |
抗冲击性 | 300m/s2 |
抗振性能 | 20m/s2 |
触点容量 | 30VA,最大工作电压380V,最大电流1A |
接点方式 | 双接点，上下限（常开、常闭) |
接口螺纹 | M20*1.5或依客户要求制作 |
环境温度 | 温度-40℃～60℃(气态)，相对湿度小于95%RH |
温度影响 | 使用温度偏差偏离20±5℃，其温度误差不大于0.4%/10℃ |
防护等级 | IP65 |
